60-kilometrowy moduł BIDI 10G SMF SFP 1270nm R1330nm Rozwiązanie sieciowe

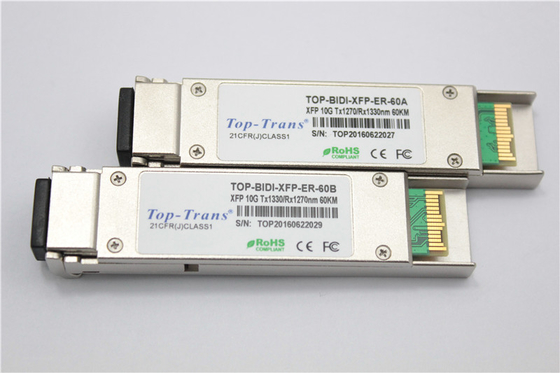

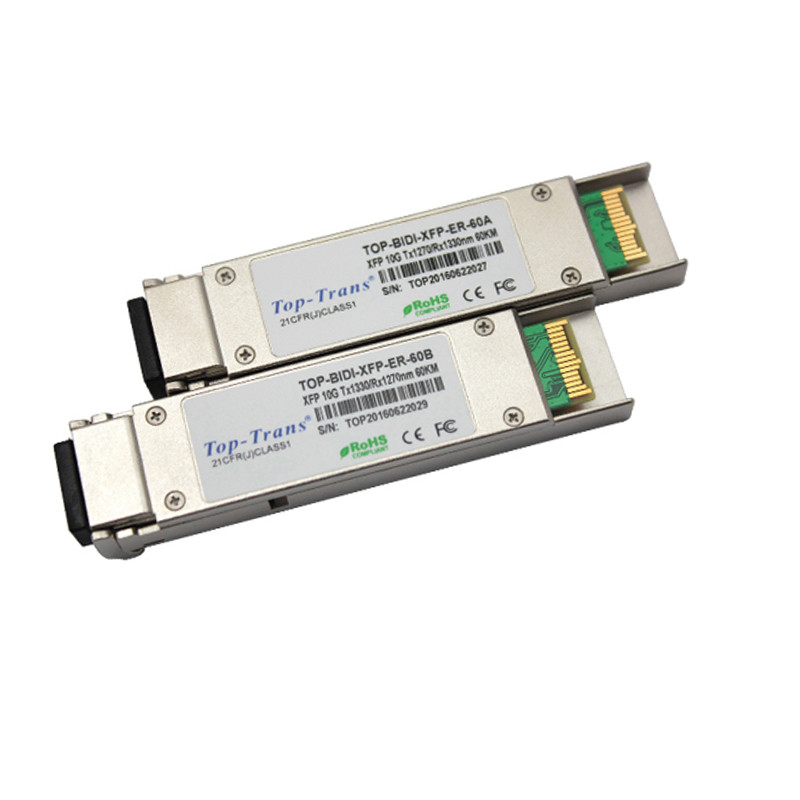

1270nm / R1330nm Rozwiązanie sieciowe 60-kilometrowy optyczny moduł nadawczo-odbiorczy SFP SMF





60 kmProdukty do rozwiązań sieciowych nadawczo-odbiorczych Cechy:





● Możliwość podłączenia podczas pracy



● Obsługa szybkości transmisji 9,95 Gb/sto11,1 Gb/s



● Poniżej <1,8 W pobór mocy



● Pakiet XFPMSA ze złączem LC



● Interfejs cyfrowego monitora diagnostycznego



● Bardzo niski poziom EMI i doskonała ochrona przed ESD



● Niechłodzony laser 1270nmDFB i odbiornik APD



● Pojedynczy zasilacz +3,3 V



● zakres temperatur pracy 0°C do 70°C



● Brak wymogu zegara referencyjnego





APLIKACJE



●10GBASE-BX10.3125Gb/s Ethernet



●10GBASE-BX9.953Gb/s Ethernet



●SONETOC-192 i SDH STM I-64.1





STANDARD



● Zgodny z XFPMSA



● Zgodny z SFF-8472reversion9.5



● Zgodność z IEEE802.3-2005



● Zgodność z TelcordiaGR-468-CORE



● FCC47CFRPart15, zgodny z klasą B



● FDA21CFR1040.10 i 1040.11, zgodność z klasą 1



● Zgodny z RoHS











Rodzaj włókna	FNP
Standardowa temperatura	0°C do +70°C
Zasilacz	4V
Dystans	60 km
Współczynnik kształtu	SFP
Długość fali	1270/1310 nm
Diagnostyczny	TAk
Współczynnik ekstynkcji optycznej	3,5 dB



Opis





Moduły XFP implementują 2-przewodowy protokół komunikacji szeregowej zgodnie z definicją w XFPMSA.



Dostęp do informacji o identyfikatorze szeregowym modułów XFP i parametrów cyfrowego monitora diagnostycznego można uzyskać za pośrednictwem I2C



interfejs pod adresem A0handA2h.Pamięć jest zmapowana w Tabeli1.Szczegółowe informacje o identyfikatorze (A0h) są wymienione w Tabeli2.A



Specyfikacja DDM (A2h) jest opisana w Tabeli 3.Więcej szczegółów na temat mapy pamięci i definicji bajtów można znaleźć w



SFF-8472 (Rev9.3,Aug.2002), „Cyfrowy interfejs monitorowania diagnostycznego dla transceiverów optycznych”.



Parametry DDM zostały skalibrowane wewnętrznie.
