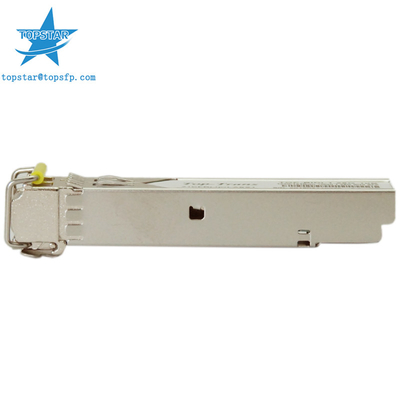

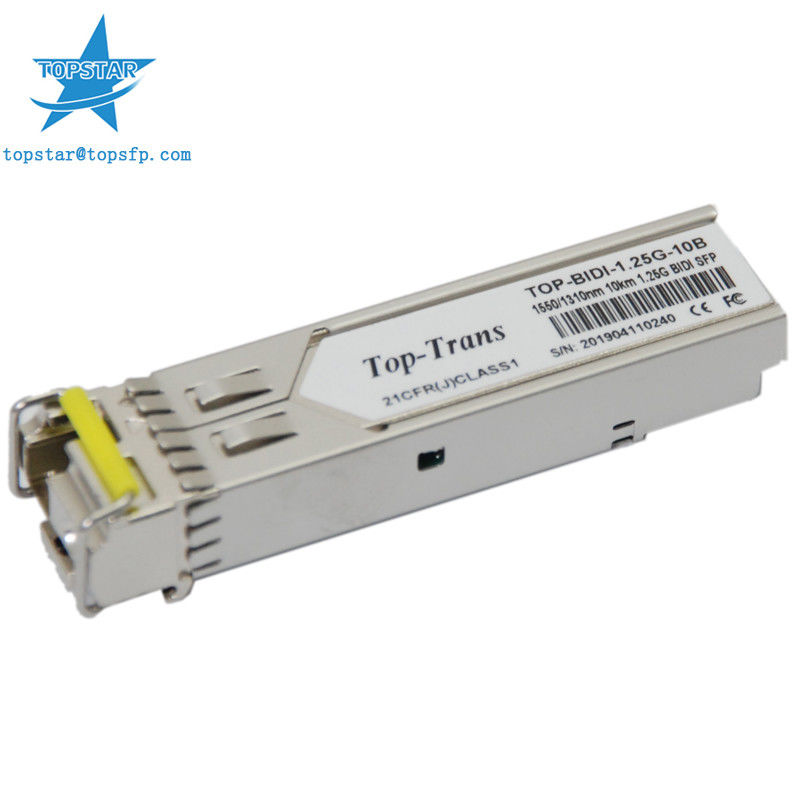

10Km 1,25G Transceiver SFP 1550nm 1310nm wielomodowy moduł światłowodowy

Łącza danych do 1,25 Gb/s

Nadajnik laserowy FP do TOP-BIDI-1.25G-10AD/BD

Nadajnik laserowy DFB do TOP-BIDI-1.25G-10AD/BD

Fotodetektor PIN

Do 10 km na 9/125μm SMF

Moduł SFP z możliwością podłączenia podczas pracy

Wtykowy interfejs optyczny typu BIDI LC/UPC

Niskie rozpraszanie mocy

Metalowa obudowa, dla niższych EMI

Zgodny z RoHS i bezołowiowy

Pojedynczy zasilacz +3,3 V

Obsługa interfejsu cyfrowego monitorowania diagnostycznego;

Zgodny z SFF-8472

Temperatura pracy obudowy Komercyjny: 0°C do +70°C Rozszerzony: -10°C do +80°C Przemysłowy: -40°C do +85°C

APLIKACJE

Przełącz na interfejs przełączania

Szybki Ethernet

Aplikacje z przełączaną tylną ścianą

Interfejs routera/serwera

Inne łącza optyczne

STANDARD

Zgodny z SFP+ MSA

SFF-8472 zgodny z wersją 9.5

Zgodność z IEEE802.3-2005

Zgodność z Telcordia GR-468-CORE

FCC 47 CFR część 15, zgodność z klasą B

Transceivery optyczne SFP 1.25G 10KM 1310 i 1550 są przeznaczone do interfejsów optycznych do transmisji danych w trybie pojedynczym

włókno (SMF). Konstrukcje nadawczo-odbiorcze są zoptymalizowane pod kątem wysokiej wydajności i opłacalności, aby dostarczać klientom to, co najlepsze

rozwiązania dla aplikacji telekomunikacyjnych.

Transceivery SFP 1.25G 10KM 1310 i 1550 obsługują dwuprzewodowy protokół komunikacji szeregowej, zgodnie z definicją w SFP MSA.To jest

bardzo blisko związany z E2PROM zdefiniowanym w standardzie GBIC, z tymi samymi specyfikacjami elektrycznymi.

Standardowy identyfikator seryjny SFP zapewnia dostęp do informacji identyfikacyjnych opisujących możliwości transceivera, standard

interfejsy, producent i inne informacje.

Dodatkowo transceivery SFP 1.25G 10KM 1310 i 1550 zapewniają unikalny, ulepszony interfejs cyfrowego monitorowania diagnostycznego,

co umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura transceivera, prąd polaryzacji lasera, transmitowany

moc optyczna, odbierana moc optyczna i napięcie zasilania transceivera.Definiuje również wyrafinowany system alarmowy i

flagi ostrzegawcze, które ostrzegają użytkowników końcowych, gdy określone parametry pracy wykraczają poza fabrycznie ustawiony normalny zakres.

SFP MSA definiuje 256-bajtową mapę pamięci w E2PROM, która jest dostępna przez 2-przewodowy interfejs szeregowy pod adresem 8-bitowym

1010000X (A0h).Cyfrowy interfejs monitorowania diagnostycznego wykorzystuje 8-bitowy adres 1010001X (A2h), więc pierwotnie

zdefiniowana mapa pamięci identyfikatora szeregowego pozostaje bez zmian.Interfejs jest identyczny, a zatem w pełni kompatybilny wstecznie z obydwoma

specyfikację GBIC i umowę wieloźródłową SFP.

Informacje operacyjne i diagnostyczne są monitorowane i raportowane przez cyfrowy sterownik nadawczo-odbiorczy (DDTC)

wewnątrz transceivera, do którego dostęp uzyskuje się przez 2-przewodowy interfejs szeregowy.Gdy protokół szeregowy jest aktywowany, zegar szeregowy

sygnał (SCL, Mod Def 1) jest generowany przez hosta.Pozytywne zbocze taktuje dane do transceivera SFP w tych segmentach

E2PROM, które nie są zabezpieczone przed zapisem.Krawędź ujemna taktuje dane z transceivera SFP.Szeregowy sygnał danych

(SDA, Mod Def 2) jest dwukierunkowy do szeregowego przesyłania danych.Gospodarz używa SDA w połączeniu z SCL do oznaczenia początku i końca

aktywacji protokołu szeregowego.Pamięci są zorganizowane jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub

sekwencyjnie.

Diagnostyka cyfrowa dla TOP-BIDI-1.25G-10AD/BD jest domyślnie kalibrowana wewnętrznie.
