Szczegóły Produktu:
|
| Szybkość transmisji danych: | 10g | Zasilacz: | 3,3V |
|---|---|---|---|
| Temperatura przemysłowa: | -40°C do +85°C | Typ mediów: | FNP |
| Dystans: | 10KM | Wskaźnik: | 1.25G |
| Długość fali: | 1310nm/1490nm | Aplikacja: | 10G Ethernet i inne łącze optyczne |
| Podkreślić: | 1490nm 1310nm 1.25G Bidi Sfp,10KM 1,25g moduł sfp |
||

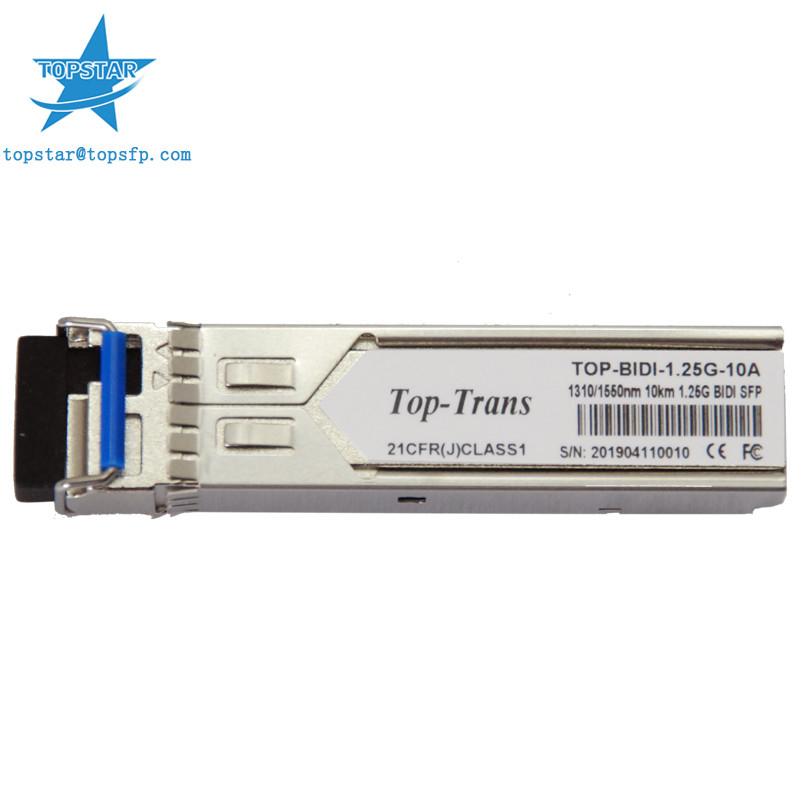

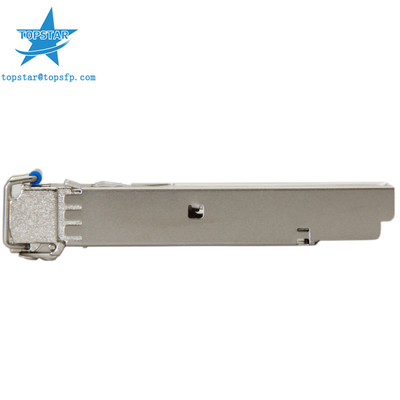

Transceiver optyczny 1.25G 1310/1490nm (1490/1310nm) Transceiver 10KM
Dwukierunkowy transceiver SFP Moduł 80 km Złącze 10G LC Transceiver SFP
OptycznyModuł BIDI 80KmCechy:
Łącza danych do 1,25 Gb/s
● Nadajnik laserowy FP dla TOP-BIDI-1.25G-10AD
● Nadajnik laserowy DFB dla TOP-BIDI-1.25G-10BD
● Fotodetektor PIN
● Do 10KM na 9/125μm SMF
● Obciążenie SFP z możliwością podłączania podczas pracy
● Wtykowy interfejs optyczny typu BIDI LC/UPC
● Niskie rozpraszanie mocy
● Metalowa obudowa, dla niższego EMI
● Zgodny z RoHS i bezołowiowy
● Pojedyncze zasilanie +3,3 V
● Obsługa interfejsu cyfrowego monitorowania diagnostycznego
● Zgodny z SFF-8472
● Temperatura pracy obudowy Komercyjny: 0°C do +70°C Rozszerzony: -10°C do +80°C Przemysłowy: -40°C do +85°C
APLIKACJE
●Przełącz na interfejs przełączania
● Szybki Ethernet
● Aplikacje z przełączaną płytą tylną
● Interfejs routera/serwera
● Inne łącza optyczne
STANDARD
● Zgodny z SFP+ MSA
● Zgodność z wersją 9.5 SFF-8472
● Zgodność z IEEE802.3-2005
● Zgodność z Telcordia GR-468-CORE
● Zgodność z FCC 47 CFR część 15, klasa B
Zgodność z FDA 21 CFR 1040.10 i 1040.11, klasa 1
● Zgodny z RoHS
Moduł optyczny 10km BIDISpecyfikacja
| Typ włókna | FNP |
|
Nadajnik |
EMI |
|
zasilacz |
3,3V |
|
Dystans |
10 km |
|
Współczynnik kształtu |
SFP |
|
długość fali |
1490/1310 nm |
|
Rozszerzona temperatura |
-10°C do +80°C |
|
Współczynnik ekstynkcji optycznej |
9dB |
|
Temperatura przechowywania |
-40-+85° |
Transceivery optyczne SFP 1.25G 10KM 1310 i 1490 są przeznaczone do interfejsów optycznych do transmisji danych z
światłowód jednomodowy (SMF).Konstrukcje nadawczo-odbiorcze są zoptymalizowane pod kątem wysokiej wydajności i opłacalności w dostawie
klientom najlepsze rozwiązania dla aplikacji telekomunikacyjnych.
Cyfrowe funkcje diagnostyczne
Transceivery SFP 1.25G 10KM 1310 i 1490 obsługują dwuprzewodowy protokół komunikacji szeregowej, zgodnie z definicją w SFP MSA.To jest
bardzo blisko związany z E2PROM zdefiniowanym w standardzie GBIC, z tymi samymi specyfikacjami elektrycznymi.
Standardowy identyfikator seryjny SFP zapewnia dostęp do informacji identyfikacyjnych opisujących możliwości transceivera, standard
interfejsy, producent i inne informacje.
Dodatkowo transceivery SFP 1.25G 10KM 1310 i 1490 zapewniają unikalny, ulepszony interfejs cyfrowego monitorowania diagnostycznego,
co umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura transceivera, prąd polaryzacji lasera, transmitowany
moc optyczna, odbierana moc optyczna i napięcie zasilania transceivera.Definiuje również wyrafinowany system alarmowy i
flagi ostrzegawcze, które ostrzegają użytkowników końcowych, gdy określone parametry pracy wykraczają poza fabrycznie ustawiony normalny zakres.
SFP MSA definiuje 256-bajtową mapę pamięci w E2PROM, która jest dostępna przez 2-przewodowy interfejs szeregowy pod adresem 8-bitowym
1010000X (A0h).Cyfrowy interfejs monitorowania diagnostycznego wykorzystuje 8-bitowy adres 1010001X (A2h), więc pierwotnie
zdefiniowana mapa pamięci identyfikatora szeregowego pozostaje bez zmian.Interfejs jest identyczny, a zatem w pełni kompatybilny wstecznie z obydwoma
specyfikację GBIC i umowę wieloźródłową SFP.
