Szczegóły Produktu:
|
| Szybkość transmisji danych: | 10g | Temperatura: | -5°C do 70°C |
|---|---|---|---|
| Złącze: | LC | Aplikacje: | Ethernet 10G |
| Zasilacz: | 3,3V | Dystans: | 10KM |
| Numer modelu: | FTLX1471D3BCL | Długość fali: | 1310 nm |

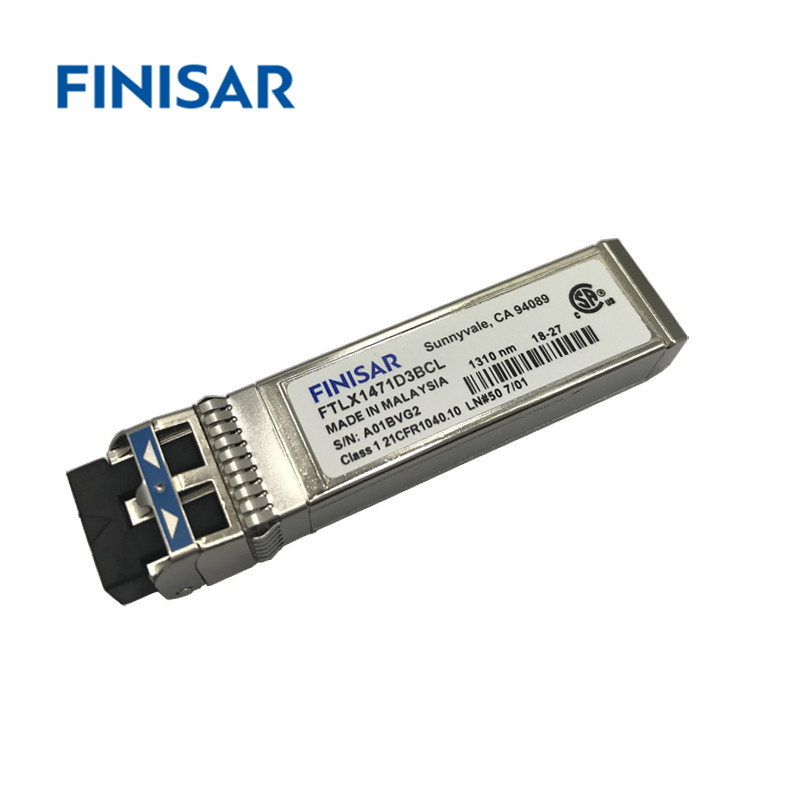

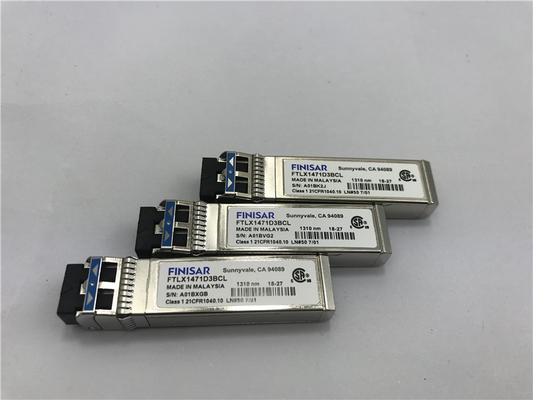

Moduły Finisar FTLX1471D3BCL Transceiver 10G 10Km Światłowód SFP 1310nm
FTLX1471D3BCL OptycznyModułCechy:
SFP+ z możliwością podłączania podczas pracy
• Obsługuje szybkości transmisji od 9,95 do 10,5 Gb/s*
• Rozpraszanie mocy < 1W
• Zgodny z RoHS-6 (bezołowiowy)
• Komercyjny zakres temperatur -5°C do 70°C
• Pojedynczy zasilacz 3,3 V
• Maksymalna długość łącza 10 km
• Niechłodzony laser DFB 1310nm
• Odbiornik ograniczający interfejs elektryczny
• Dwustronne złącze LC
• Wbudowane cyfrowe funkcje diagnostyczne
APLIKACJE
• 10GBASE-LR/LW 10G Ethernet
• 1200-SM-LL-L 10G Fibre Channel
Cyfrowe funkcje diagnostyczne
Urządzenia nadawczo-odbiorcze Finisar FTLX1471D3BCL SFP+ obsługują dwuprzewodowy protokół komunikacji szeregowej zgodnie z definicją w SFP MSA1 .To
jest bardzo blisko związany z E2 PROM zdefiniowanym w standardzie GBIC, z tymi samymi specyfikacjami elektrycznymi.Standardowy SFP
identyfikator seryjny zapewnia dostęp do informacji identyfikacyjnych opisujących możliwości transceivera, standardowe interfejsy,
producenta i inne informacje.Ponadto nadajniki-odbiorniki Finisar SFP+ zapewniają ulepszone cyfrowe monitorowanie diagnostyczne
interfejs, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura transceivera, prąd polaryzacji lasera,
przesyłana moc optyczna, odbierana moc optyczna i napięcie zasilania transceivera.Definiuje również wyrafinowany system alarmowy
oraz flagi ostrzegawcze, które ostrzegają użytkowników końcowych, gdy określone parametry operacyjne są poza fabrycznie ustawionym normalnym zakresem.The
SFP MSA definiuje 256-bajtową mapę pamięci w E2 PROM, która jest dostępna przez 2-przewodowy interfejs szeregowy pod 8-bitowym adresem
1010000X (A0h).Cyfrowy interfejs monitorowania diagnostycznego wykorzystuje 8-bitowy adres 1010001X (A2h), więc pierwotnie
zdefiniowana mapa pamięci identyfikatora szeregowego pozostaje bez zmian.Interfejs jest identyczny, a zatem w pełni kompatybilny wstecznie z obydwoma
specyfikację GBIC i umowę wieloźródłową SFP.Pełny interfejs opisano w nocie aplikacyjnej Finisar
AN2030: „Cyfrowy interfejs monitorowania diagnostyki dla optycznych nadajników-odbiorników SFP”.Informacje operacyjne i diagnostyczne są
monitorowane i raportowane przez cyfrowy sterownik nadawczo-odbiorczy (DDTC) wewnątrz transceivera, do którego uzyskuje się dostęp
przez 2-przewodowy interfejs szeregowy.Gdy protokół szeregowy jest aktywowany, szeregowy sygnał zegarowy (SCL, Mod Def 1) jest generowany przez
gospodarz.Dodatnia krawędź taktuje dane do transceivera SFP do tych segmentów E2 PROM, które nie są
chroniony.Krawędź ujemna taktuje dane z transceivera SFP.Sygnał danych szeregowych (SDA, Mod Def 2) jest dwukierunkowy dla
szeregowy transfer danych.Host używa SDA w połączeniu z SCL do oznaczenia początku i końca aktywacji protokołu szeregowego.The
pamięci są zorganizowane jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnie.Więcej
Więcej informacji można znaleźć w dokumentacji SFP MSA 1,5 oraz w nocie aplikacyjnej Finisar AN-2030.Należy pamiętać, że ocena
Płytka FDB-1018 jest dostępna z oprogramowaniem Finisar ModDEMO, które umożliwia prostą w użyciu komunikację przez 2-przewodowy port szeregowy
interfejs
Finisara FTLX1471D3BCLSpecyfikacja transceivera optycznego 10G
| Typ włókna | FNP |
|
Konektor |
LC |
|
temperatura robocza |
-5°C do 70°C |
|
Dystans |
10 km |
|
Wskaźnik |
10G |
|
Napięcie zasilania |
3,3V |
|
Aplikacja |
Ethernet 10G |
| Współczynnik ekstynkcji optycznej | 3,5 dB |
