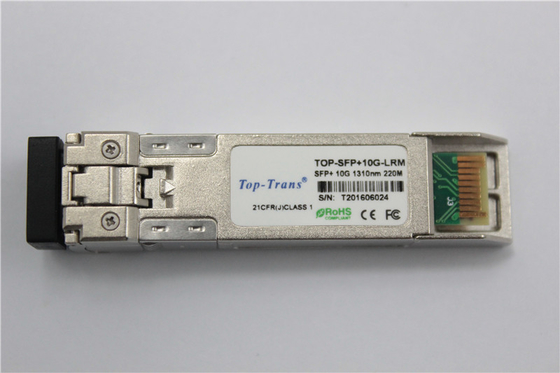

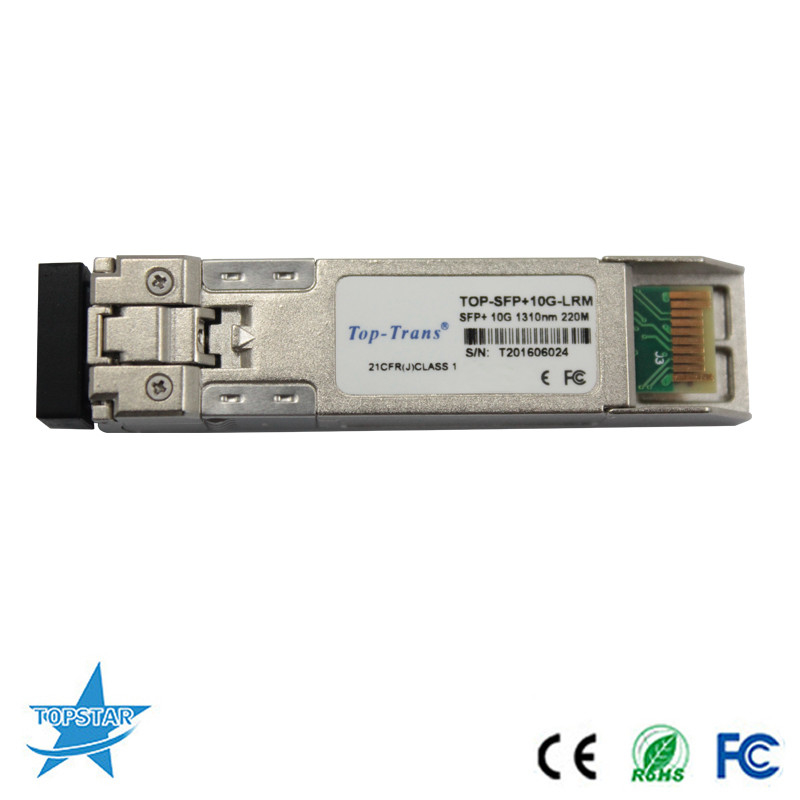

10G Base LRM Optical Transceiver 220M MMF 1310nm Moduł optyczny SFP +
Funkcje modułu optycznego 10G 220m MMF:
Szeregowy interfejs optyczny 10Gb/s zgodny ze standardem 802.3aq 10GBASE-LRM
Nadajnik DFB 1310nm, fotodetektor PIN
Dwustronne złącze LC
Metalowa obudowa, dla niższych EMI
Interfejs elektryczny zgodny z SFF-8431
Specyfikacje dla 10 Gigabit „SFP+”
2-przewodowy interfejs do specyfikacji zarządzania
Zgodny z SFF 8472
Pojedynczy zasilacz 3,3 V
Przekładnia 220M starszego modelu OM1 MMF
Zakres temperatur pracy obudowy: -5°C do 70°C
APLIKACJE
10GBASE-LRM 10G Ethernet
STANDARD
Zgodny z SFF-8472 SFP+ MSA.
Zgodny z SFP+ SFF-8431 i SFF-8432.
Zgodny z 802.3ae 10GBASE-LRM.
Zgodny z RoHS
Cyfrowe funkcje diagnostyczne
Urządzenia nadawczo-odbiorcze TOPSTAR TOP-SFP+-10G-LRM obsługują 2-przewodowy protokół komunikacji szeregowej zgodnie z definicją w SFP
MSA1.
Standardowy identyfikator seryjny SFP zapewnia dostęp do informacji identyfikacyjnych, które opisują
możliwości, standardowe interfejsy, producent i inne informacje.
Dodatkowo transceivery TOPSTAR SFP+ zapewniają unikalny, ulepszony interfejs cyfrowego monitorowania diagnostycznego,
co umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura nadajnika-odbiornika, odchylenie lasera
prąd, przesyłana moc optyczna, odbierana moc optyczna i napięcie zasilania transceivera.Definiuje również
wyrafinowany system flag alarmowych i ostrzegawczych, który ostrzega końcowych użytkowników o określonych parametrach pracy,
są poza ustawionym fabrycznie normalnym zakresem.
SFP MSA definiuje 256-bajtową mapę pamięci w EEPROM, która jest dostępna przez 2-przewodowy interfejs szeregowy pod adresem
8-bitowy adres 1010000X (A0h). Interfejs cyfrowego monitorowania diagnostycznego wykorzystuje 8-bitowy adres
101001X (A2h), więc oryginalnie zdefiniowana mapa pamięci identyfikatora szeregowego pozostaje niezmieniona.
Informacje operacyjne i diagnostyczne są monitorowane i raportowane przez Digital Diagnostics Transceiver
Kontroler (DDTC) wewnątrz transceivera, do którego dostęp uzyskuje się przez 2-przewodowy interfejs szeregowy.Kiedy serial
jest włączony, szeregowy sygnał zegarowy (SCL, Mod Def 1) jest generowany przez hosta.Zegary z dodatnią krawędzią
dane do transceivera SFP do tych segmentów pamięci E2PROM, które nie są chronione przed zapisem.Negatyw
zegary brzegowe danych z transceivera SFP.Sygnał danych szeregowych (SDA, Mod Def 2) jest dwukierunkowy dla sygnału szeregowego
transfer danych.Host używa SDA w połączeniu z SCL do oznaczenia początku i końca aktywacji protokołu szeregowego.
Pamięci są zorganizowane jako seria 8-bitowych słów danych, które mogą być adresowane indywidualnie lub sekwencyjnie
Specyfikacja modułu optycznego 10G SFP + 1310nm 220M
| Typ włókna |
FRP |
| Złącze |
LC |
| Lasery |
EML |
|
Zakres temperatur pracy obudowy
|
-5°C do 70°C
|
|
Temperatura przechowywania
|
-40-+85
|
| Wskaźnik wymierania |
3,5 dB |
| Orzecznictwo |
CE |
| Pojedynczy zasilacz |
3,3V |
FAQ
Q1.Czy wasze transceivery optyczne są oryginalne?
A1.Tak, wszystkie nasze transceivery optyczne są gwarantowane w 100% oryginalne!
Q2.Jak gwarantujesz jakość SFP?
A2. Posiadamy profesjonalny sprzęt testujący i zespół QC.Każda jednostka zostanie w pełni przetestowana z doskonałą wydajnością przed wysyłką.
Q3.Co zrobisz, jeśli stwierdzę, że produkt ma jakiś problem z jakością?
A3.Każdą sprzedaż wspieramy naszą wolną od ryzyka gwarancją zwrotu pieniędzy!Możesz śmiało kupować od firmy w dobrej wierze, która obsługuje swoich klientów od ponad 10 lat!Naszym marzeniem jest zbudowanie słynnego 100-letniego przedsiębiorstwa!
Q4.Jakie są zalety Twojej firmy?
Doskonałe wyniki z 12 lat nieprzerwanie bez jednego poważnego problemu z jakością,
Ponad 20% wzrost sprzedaży rok do roku w ciągu ostatnich 12 lat.
Magazyny przechowują jednocześnie ponad 200 000 transceiverów do natychmiastowej dostawy
Gwarancja: 3 lata
P5.Czy masz kompatybilne?
A5.Tak, mamy własną markę: Top-trans, w tym 1X9, SFP, XFP, SFP +, BIDI we wszystkich rodzajach specyfikacji.
P6.Która marka może być kompatybilna z twoim modułem??
HuaWei, HP, H3C, jałowiec, Dell, Intel, Avago, Finisar ect
