Szczegóły Produktu:
|
| Środkowa długość fali: | 850nm | temperatura: | 0°C~+70°C |
|---|---|---|---|
| Waga: | 0,05 kg/szt | Wydajność: | automatyczne wykrywanie prędkości portów 2, 4 i 8 Gb/s |
| Rodzaj kabla: | FRP | Odległość kabla: | 150m |
| Złącze: | Standardowy w branży dupleks LC | Zgodny: | RoHS |
| Podkreślić: | Wielomodowy transceiver Fibre Channel,Transceiver Fibre Channel SFP+,Brocade Fibre Channel SFP |
||
Brocade 57-0000088-01 Moduł optyczny SFP+ 16G Wielomodowy transceiver Fibre Channel
Brokat57-0000088-01Transceiver SWL FC SFP+ 16 Gb/sSpecyfikacje
Brocade 16 Gbit/s SWL SFP to niskonapięciowe (3,3 V) cyfrowe diagnostyczne nadajniki-odbiorniki z możliwością wymiany podczas pracy, które obsługują szybkie łącza szeregowe przez wielomodowy światłowód z szybkością sygnalizacji do 8,5 Gbit/s.Są zgodne ze specyfikacjami mechanicznymi (SFF-8432), optycznymi i elektrycznymi SFP+ (FC-PI-4) dla transceiverów LC duplex.
Transceiver optyczny SWL 16 Gb/s firmy Brocade to wielozakresowy moduł SFP 850 nm zgodny ze specyfikacjami Fibre Channel 8,5/4,25/2,125 Gb/s.
ProduktBrokat57-0000088-0116 Gb/snajważniejsze to:
• Wielomodowy nadajnik VCSEL 850 nm
• Zgodność z FC-PI-4 dla operacji 8,5/4,25/2,125 Gb/s
• Funkcje diagnostyczne zgodnie z SFF-8472 „Interfejs monitorowania diagnostycznego dla optycznych nadajników-odbiorników”
zapewnienie monitorowania w czasie rzeczywistym:
– Przesyłana moc optyczna
– Odbierana moc optyczna
– Prąd polaryzacji lasera
– Temperatura
– Napięcie zasilania
• Standardowe złącze dupleksowe LC
• 150 m długości łącza przy 8,5 Gbit/sekundę światłowodu OM3
• Laser klasy 1 IEC 60825-1/CDRH klasy 1, bezpieczny dla oczu
• Zgodność z dyrektywą o ograniczeniu stosowania substancji niebezpiecznych (RoHS).
Parametry 16Moduł nadawczo-odbiorczy Gb/s SWL FC SFP+:
| Wydajność | Fibre Channel: prędkość łącza 2,125, 4,250 i 8,5 Gb/s, pełny dupleks;automatyczne wykrywanie prędkości portów 2, 4 i 8 Gb/s |
| Głoska bezdźwięczna |
Możliwość podłączania podczas pracy, standardowe złącze Small Form-Factor Pluggable (SFP+), złącze LC;Krótka długość fali (SWL) |
| Parametry operacyjne |
Transmisja (Tx): Długość fali: 840 do 860 nm Szerokość widmowa: 0,65 nm Średnia moc: -8 dBm RIN: -128 dB/Hz maks Optyczne tłumienie odbiciowe: -12 dB minimalna OMA: 302 μW, -5,2 dBm
Odbiór (Rx): Długość fali: 770 do 860 nm Średnia moc: 0 dBm Optyczne tłumienie odbiciowe: -12 dB Czułość bez obciążenia: 76 μW, -11,2 dBm SRS OMA: 148 μW, -8,3 dBm Maksymalne odcięcie 3 dB: 12 GHz |
| Odległości operacyjne |
OM1 62,5 μm (200-500 MHz*km) Utrata odległości 2 Gbit/s Fibre Channel 0,5 do 150 m 2,10 dB 4 Gbit/s Fibre Channel 0,5 do 70 m 1,78 dB 8 Gbit/s Fibre Channel 0,5 do 21 m 1,58 dB
OM2 50 μm (500 MHz*km) Utrata odległości 2 Gbit/s Fibre Channel 0,5 do 300 m 2,62 dB 4 Gbit/s Fibre Channel 0,5 do 150 m 2,06 dB 8 Gbit/s Fibre Channel 0,5 do 50 m 1,68 dB
OM3 50 μm (1500 MHz*km) Utrata odległości 2 Gbit/s Fibre Channel 0,5 do 500 m 3,31 dB 4 Gbit/s Fibre Channel 0,5 do 380 m 2,88 dB 8 Gbit/s Fibre Channel 0,5 do 150 m 2,04 dB |
| Rozmiar |
Szerokość: 14,00 mm (0,55 cala) Wysokość: 12,40 mm (0,49 cala) Głębokość: 57,50 mm (2,26 cala) |
| Temperatura przechowywania | -40°C do 85°C (-40°F do 185°F) |
| Rozpraszanie mocy | 0,8 W |

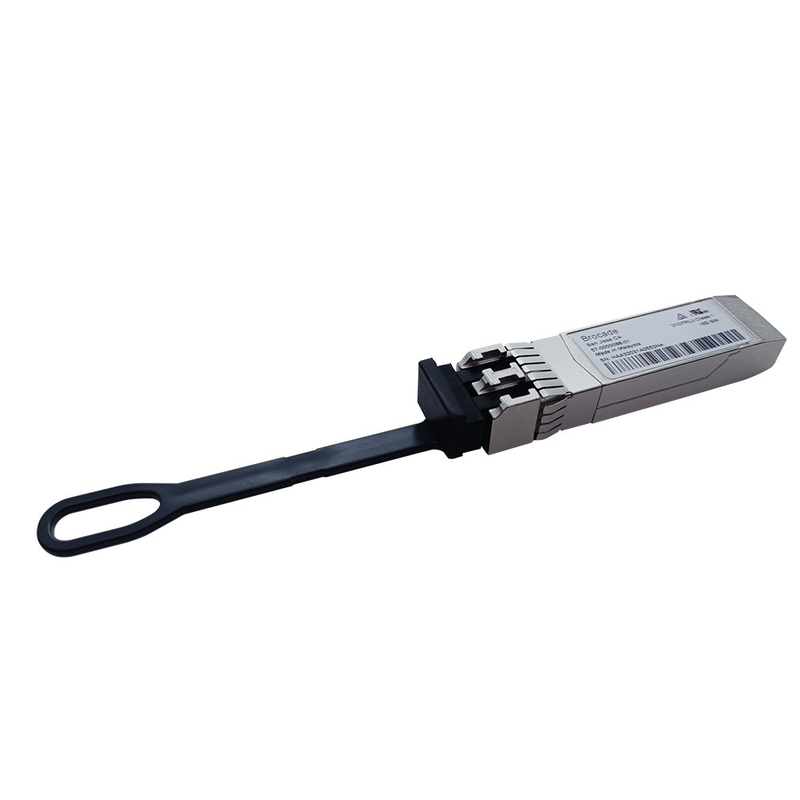

Zdjęcie dla Brocade 16Gb/s57-0000088-01Transceiver SWL FC SFP+
Często zadawane pytania
Q1.Z wyjątkiem tego Brocade 8Gb/s SWL FC SFP+ Optyczne moduły nadawczo-odbiorcze, co jeszcze oferuje Brocade sfp?
A1: pls sprawdź poniższy formularz dla modułu optycznego Brocade, który możemy zaoferować;
| Prędkość transmisji danych |
Opis
|
Produkcja
Numer części
|
Zamawianie brokatu
Numer części
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1 szt.)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1 szt.)
|
| 4x32G FC QSFP+ |
2 km
|
57-1000480-01
|
XBR-000285 (1 szt.)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1 szt.)
XBR-000463 (8 szt.)
|
| 64G FC SFP+ |
LWL - 10 km
|
57-1000496-01
|
XBR-000468 (1 szt.)
XBR-000469 (8 szt.)
|
| 64G FC SFP+ |
ELWL - 25 km
|
57-1000497-01
|
XBR-000466 (1 szt.)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1 szt.)
XBR-000213 (8 szt.)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1 szt.)
XBR-000413 (8 szt.)
|
| 32G FC SFP+ |
LWL - 10 km
|
57-1000332-01
|
XBR-000238 (1 szt.)
XBR-000239 (8 szt.)
|
| 32G FC SFP+ |
LWL - 10 km
|
57-1000486-01
|
XBR-000438 (1 szt.)
XBR-000439 (8 szt.)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000355-01
|
XBR-000278 (1 szt.)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000494-01
|
XBR-000478 (1 szt.)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000498-01
|
XBR-000479 (1 szt.)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1 szt.)
XBR-000193 (8 szt.)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1 szt.)
XBR-000493 (8 szt.)
|
|
16G FC SFP+
|
LWL - 10 km |
57-0000089-01
|
XBR-000198 (1 szt.)
XBR-000199 (8 szt.)
|
|
16G FC SFP+
|
LWL - 10 km |
57-1000488-01
|
XBR-000498 (1 szt.)
XBR-000499 (8 szt.)
|
|
16G FC SFP+
|
ELWL - 25 km |
57-1000262-01
|
XBR-000258 (1 szt.)
|
|
16G FC SFP+
|
ELWL - 25 km |
57-1000489-01
|
XBR-000458 (1 szt.)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1 szt.)
XBR-000164 (8 szt.)
|
| 8G FC SFP+ | LWL - 10 km |
57-1000027-02
|
XBR-000153 (1 szt.)
XBR-000172 (8 szt.)
|
| 8G FC SFP+ | ELWL - 25 km |
57-0000080-01
|
XBR-000174 (1 szt.)
|
P2: czy to oryginalny nadajnik-odbiornik Brocade Original 8G SWL FC SFP+?
A2: Tak, Topstar jest wiodącym dystrybutorem Brocade w Chinach, sprzedajemy markę SFP od 2006 roku i nigdy nie sprzedajemy podrobionych lub kopiowanych produktów marki.
P3: Czy twój SFP zapewnia gwarancję jakości?
A3:W przypadku brokatu SFP oferujemy roczną gwarancję.Każdy problem z jakością, zastąpimy dla ciebie;
P4: czy możesz wysłać ten moduł SFP do mnie?i jak długo to trwa?
A4: Tak, możemy zapewnić wysyłkę od drzwi do drzwi za pośrednictwem usług logistycznych DHL, FEDEX, Aramex i UPS itp.
Ekspresowa logistyka zazwyczaj trwa 5-12 dni na całym świecie.
