Szczegóły Produktu:
|
| Środkowa długość fali: | 840 do 860 nm | Temperatura: | 0°C~+70°C |
|---|---|---|---|
| Waga: | 0,05 kg/szt | Wydajność: | automatyczne wykrywanie prędkości portów 64G, 32G i 16G. |
| Rodzaj kabla: | FRP | Odległość kabla: | 100m |
| Złącze: | Standardowy w branży dupleks LC | Zgodny: | RoHS |
| Podkreślić: | Moduł nadawczo-odbiorczy QSFP+ firmy Brocade,moduł nadawczo-odbiorczy 100M QSFP+,57-1000294-01 Moduł nadawczo-odbiorczy |
||
Brocade FC32-64 XBR-000245 57-1000294-01 4×16G SWL 100 M FC QSFP+ Moduł nadawczo-odbiorczy SWL
Brokat 4x16GSpecyfikacja nadajnika-odbiornika FC SFP+ SWL
Brocade 4×16 GFC SWL QSFP to niskonapięciowe (3,3 V) cyfrowe diagnostyczne nadajniki-odbiorniki z możliwością wymiany podczas pracy, które obsługują szybkie łącza szeregowe przez wielomodowy światłowód z szybkością sygnalizacji do 14,025 Gb/s.Są zgodne ze specyfikacją mechaniczną QSFP MSA (SFF-8436).
Karty Brocade 4×16 GFC SWL QSFP to wielozakresowe karty QSFP 850 nm, które są zgodne ze specyfikacjami Fibre Channel 14,025 Gb/s.Najważniejsze produkty obejmują:
• Wielomodowy nadajnik VCSEL 850 nm
• Funkcje diagnostyczne zgodnie z SFF-8472 „Interfejs monitorowania diagnostycznego dla optycznych nadajników-odbiorników”
zapewnienie monitorowania w czasie rzeczywistym:
– Przesyłana moc optyczna
– Odbierana moc optyczna
– Prąd polaryzacji lasera
– Temperatura
– Napięcie zasilania
• Standardowe złącze kabla taśmowego MTP 1×12
• Długość łącza 100 M na włóknie OM4
• Laser klasy 1 IEC 60825-1/CDRH klasy 1, bezpieczny dla oczu
• Zgodność z dyrektywą o ograniczeniu stosowania substancji niebezpiecznych (RoHS).
Przegląd najważniejszych wydarzeń
• Zapewnia wysoką niezawodność systemu dzięki rygorystycznym procesom kwalifikacji i certyfikacji
• Wykorzystuje unikalne parametry projektowe, aby zapewnić najwyższą wydajność dzięki wiodącym w branży przełącznikom i platformom szkieletowym firmy Brocade
• Pomaga wyeliminować problemy związane z niekompatybilnością nadajników-odbiorników, redukując przestoje i koszty pomocy technicznej
• Pomaga eliminować problemy wynikające z nieoczekiwanych zmian w projekcie, zapewniając ciągłą pełną kompatybilność
• Optymalizuje łączność z platformami Brocade, aby zapewnić maksymalną odległość kabla
• Zapewnia obsługę wysokoprzepustowych połączeń między obudowami (ICL)
Zamawianie numeru części
•XBR-000245
Parametry dla4x16GFC SFP+ SWLModuł nadawczo-odbiorczy:
| Wydajność | Fibre Channel: prędkość łącza 4×14,025 Gb/s, pełny dupleks |
| Głoska bezdźwięczna | Możliwość podłączania podczas pracy, standard branżowy Quad Small Form-Factor Pluggable (QSFP), złącze kabla taśmowego MTP 1×12, krótka długość fali (SWL) |
| Parametry operacyjne |
Transmisja (Tx): Długość fali: 840 do 860 nm Szerokość widmowa: 0,50 nm Średnia moc: od -7,6 do +2,4 dBm na kanał RIN: −128 dB/Hz maks Optyczne tłumienie odbiciowe: maks. 12 dB OMA: od -2,5 do +3 dBm na kanał
Odbiór (Rx): Długość fali: 840 do 860 nm Średnia moc: maks. 2,4 dBm na kanał Optyczne tłumienie odbiciowe: −12 dB min SRS OMA: maks. −10 dBm na kanał Maksymalne odcięcie 3 dB: 18 GHz |
| Rozmiar |
Szerokość: 18,35 mm (0,72 cala) Wysokość: 12,67 mm (0,50 cala) Głębokość: 71,00 mm (2,82 cala) |
| Temperatura przechowywania | -40°C do +85°C (-40°F do +185°F) |
| Rozpraszanie mocy | 1,5 W |

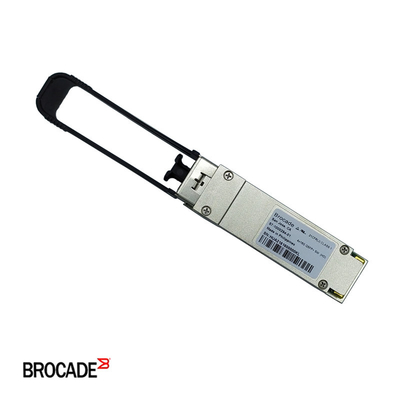

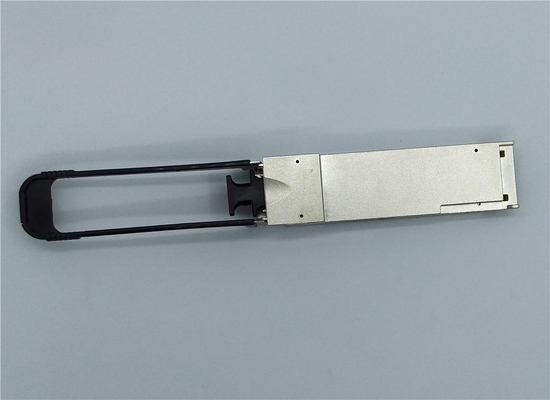

Zdjęcie dlaBrokat4x16GFC SFP+ SWLnadajnik-odbiornik
Często zadawane pytania
Q1.Oprócz tego brokatu4x16G Moduły optyczne FC SFP+ Transceiver, co jeszcze oferuje Brocade sfp?
A1: pls sprawdź poniższy formularz dla modułu optycznego Brocade, który możemy zaoferować;
| Prędkość transmisji danych |
Opis
|
Produkcja
Numer części
|
Zamawianie brokatu
Numer części
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1 szt.)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1 szt.)
|
| 4x32G FC QSFP+ |
2 km
|
57-1000480-01
|
XBR-000285 (1 szt.)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1 szt.)
XBR-000463 (8 szt.)
|
| 64G FC SFP+ |
LWL - 10 km
|
57-1000496-01
|
XBR-000468 (1 szt.)
XBR-000469 (8 szt.)
|
| 64G FC SFP+ |
ELWL - 25 km
|
57-1000497-01
|
XBR-000466 (1 szt.)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1 szt.)
XBR-000213 (8 szt.)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1 szt.)
XBR-000413 (8 szt.)
|
| 32G FC SFP+ |
LWL - 10 km
|
57-1000332-01
|
XBR-000238 (1 szt.)
XBR-000239 (8 szt.)
|
| 32G FC SFP+ |
LWL - 10 km
|
57-1000486-01
|
XBR-000438 (1 szt.)
XBR-000439 (8 szt.)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000355-01
|
XBR-000278 (1 szt.)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000494-01
|
XBR-000478 (1 szt.)
|
| 32G FC SFP+ |
ELWL - 25 km
|
57-1000498-01
|
XBR-000479 (1 szt.)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1 szt.)
XBR-000193 (8 szt.)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1 szt.)
XBR-000493 (8 szt.)
|
|
16G FC SFP+
|
LWL - 10 km |
57-0000089-01
|
XBR-000198 (1 szt.)
XBR-000199 (8 szt.)
|
|
16G FC SFP+
|
LWL - 10 km |
57-1000488-01
|
XBR-000498 (1 szt.)
XBR-000499 (8 szt.)
|
|
16G FC SFP+
|
ELWL - 25 km |
57-1000262-01
|
XBR-000258 (1 szt.)
|
|
16G FC SFP+
|
ELWL - 25 km |
57-1000489-01
|
XBR-000458 (1 szt.)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1 szt.)
XBR-000164 (8 szt.)
|
| 8G FC SFP+ | LWL - 10 km |
57-1000027-02
|
XBR-000153 (1 szt.)
XBR-000172 (8 szt.)
|
| 8G FC SFP+ | ELWL - 25 km |
57-0000080-01
|
XBR-000174 (1 szt.)
|
P2: Czy to oryginalny nadajnik-odbiornik SFP 4x16G 100M FC firmy Brocade?
A2: Tak, Topstar jest wiodącym dystrybutorem Brocade w Chinach, sprzedajemy markę SFP od 2006 roku i nigdy nie sprzedajemy podrobionych lub kopiowanych produktów marki.
P3: Czy twój SFP zapewnia gwarancję jakości?
A3:W przypadku brokatu SFP oferujemy roczną gwarancję.Każdy problem z jakością, zastąpimy dla ciebie;
P4: czy możesz wysłać ten moduł SFP do mnie?i jak długo to trwa?
A4: Tak, możemy zapewnić wysyłkę od drzwi do drzwi za pośrednictwem usług logistycznych DHL, FEDEX, Aramex i UPS itp.
Ekspresowa logistyka zazwyczaj trwa 5-12 dni na całym świecie.
