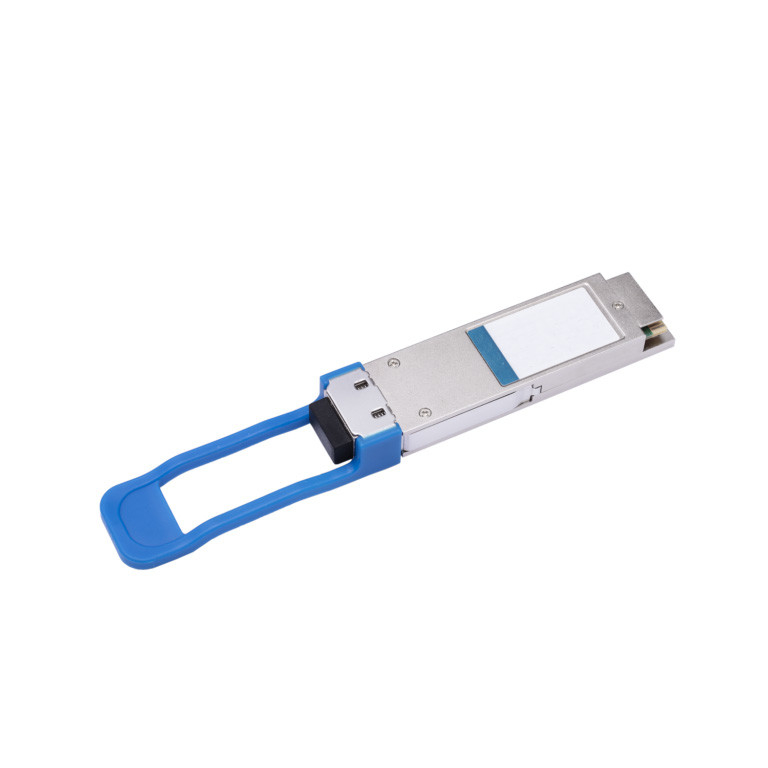

Kompatybilny moduł optyczny Juniper QSFP-100G-LR, 100GBASE-LR1 SMF 10 km

Kompatybilny moduł optyczny Juniper QSFP-100G-LR QSFP28 100G-LR/100GBASE-LR1 SMF 10 km

Numer części 740-096178
Szybkość 100 Gigabit Ethernet
Możliwość wyłamania Nie
Typ nadajnika-odbiornika QSFP28
Rodzaj produktu Transceiver optyczny
Złącze Duplex LC
Monitorowanie dostępne Tak
Cyfrowe monitorowanie optyczne Tak
Informacje dodatkowe Te transceivery współpracują z optyką typu breakout QDD-4X100G.Na przykład QDD-4X100G-FR łączy się z czterema nadajnikami-odbiornikami QSFP-100G-LR.Transceivery QSFP-100G-LR łączą się w pojedyncze łącza (QSFP-100G-LR do QSFP-100G-LR lub do QSFP-100G-FR) i współpracują przy najkrótszej długości łącza.Urządzenia nadawczo-odbiorcze QSFP-100G-LR nie są kompatybilne z urządzeniami nadawczo-odbiorczymi 100 Gb/s wcześniejszej generacji (na przykład QSFP-100G-CWDM4 i QSFP-100G-LR4). Standard: 100G Lambda MSA, 100G-LR IEEE P802.3cu, 100GBASE -Zgodność z LR1MSA (SFF, np. SFF-8665)SFF-8665Cyfrowe monitorowanie diagnostyczne
Temperatura nadajnika
Napięcie zasilania nadajnika-odbiornika
Prąd polaryzacji Tx
Moc wyjściowa nadajnika
Rx odebrana moc optyczna
Obsługiwane aplikacje100G-LR lub 100GBASE-LR1 (klauzula 140), CAUI-4 (bez FEC)Szybkość sygnalizacji, każda linia
Pas gospodarza: NRZ;25,78125 GBd ± 100 ppm
pas mediów: PAM4;53,125 GBd ± 100 ppm
Włókna nadajnika1Długości fali nadajnika (zakres)1304,5 nm do 1317,5 nmDługości fali linii odbiorczej (zakres)1304,5 nm do 1317,5 nmMoc wyjściowa nadajnika, każda linia (minimum)-1,4 dBmMoc wyjściowa nadajnika, każda linia (maksimum)4,5 dBmZamknięcie oczu nadajnika i dyspersji dla PAM4 (TDECQ) ), każda linia (maksymalna) 3,4 dB Moc wejściowa odbiornika, każda linia (minimum)-8,2 dBm Moc wejściowa odbiornika, każda linia (maksymalna) 4,8 dBm Czułość odbiornika (OMA), każda linia (maksymalna)
Dla TECQ < 1,4 dB: -6,1 dBm
Dla 1,4 dB ≤ TECQ ≤ 3,4 dB: -7,5 + TECQ dBm
Podkreślona czułość odbiornika (OMA) każda linia (maksymalna) -4,1 dBm
Typ kabla SMF
Rozmiar rdzenia/powłoka 9/125 µm
Klasa światłowodu Klauzula IEEE 140.10.1: IEC 60793-2-50 typ B1.1, typ B1.3 lub typ B6_a lub wymagania w tabeli IEEE 140-13, gdzie się różnią.
Odległość10 km
Maksymalny pobór mocy (W)4,0 W
Temperatura pracy (zakres)0°C do 70°C
Temperatura przechowywania–40°C do 85°C
Typowa waga i wymiary
Waga: 0,2 kg
Wysokość: 13,5 mm
Szerokość: 18,35 mm
Głębokość: 73,4 mm
