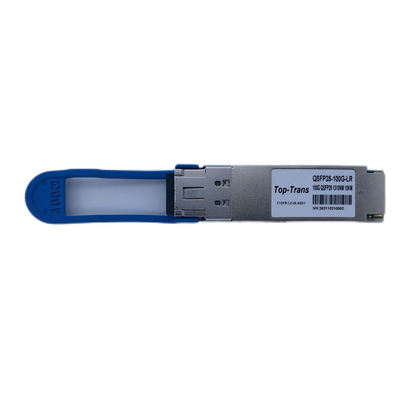

Arista QSFP28 100G PAM4 Pojedyncza optyka lambda 10KM SMF LC Duplex QSFP-100G-LR1

100G Single Lambda to nowa technologia opracowana dla optyki QSFP28 100G przez grupę MSA, zaprojektowana w celu obniżenia wysokich kosztów eksploatacji dla operatorów korzystających z istniejących 100G SR4, LR4, CWDM4 i PSM4.Pojedyncza lambda 100G wykorzystuje modulację optyczną PAM4 do łączenia sygnału elektrycznego 4*25G NRZ z pojedynczym laserem lambda 1*100G PAM4 z chipem DSP skrzyni biegów.Pojedyncza modulacja lambda PAM4 znacznie upraszcza złożoność multipleksowania/demuxowania i integruje cztery sygnały 25G w łączu 100G, redukując kosztowne komponenty optyczne.

Optyka Lambda 100G wykorzystuje pojedynczą długość fali 1310 nm i modulację PAM4 50 GBaud, dzięki czemu zapewnia kompatybilność z tą samą optyką QSFP-DD 400G.Na przykład optyka QSFP-DD PLR4 wykorzystuje 4 równoległe łącza sygnału optycznego 1310NM 100G PAM4 50 GBaud, może łączyć się z czterema optykami 100G-LR Single lambda QSFP28 100G z kablami typu Breakout i zapewnia płynne przejście ze 100G do 400G.

Transceivery QSFP28 100G LR1 kompatybilne z Arista można podłączyć do dowolnego portu Arista 100G QSFP.Interfejs złącza elektrycznego to 4 * 25G NRZ, taki sam jak wszystkie istniejące starsze moduły QSFP28 100G.Ale w przeciwieństwie do sygnału optycznego 100G LR4 mux/demux 4 * 25G NRZ w jednym włóknie, transceivery QSFP28 100G LR1 wykorzystują chip skrzyni biegów do konwersji sygnałów elektrycznych 4 * 25G NRZ na sygnał optyczny 1 * 100G PAM4 i łączą się w pojedynczy laser o długości fali (lub „lambda”) do transmisji.Ze względu na inną modulację optyczną moduły QSFP28 100G LR1 nie będą współpracować ze starszymi modułami 100G LR4.

Optyka Top-Trans QSFP28 100G PAM4 LR1 wykorzystuje pojedynczy sygnał lambda o szybkości 50 GBaud na środkowej długości fali 1310 nm i obsługuje łącza o długości do 10 km za pośrednictwem światłowodu jednomodowego G.652.Optyka Top-Trans QSFP28 100G PAM4 LR1 wykorzystuje modulację optyczną PAM4 i FEC i jest w pełni zgodna z pojedynczą lambdą MSA QSFP28 100GBASE-LR.Optyka QSFP28 100G PAM4 LR1 może przedłużyć łącze światłowodowe, aby połączyć pobliską infrastrukturę w promieniu 10 km i idealnie nadaje się do łączenia kręgosłupa z rdzeniem lub kręgosłupa/kręgosłupa lub DCI itp. w sieci kampusu i centrum danych.

Kluczowe cechy QSFP28

• Zgodny z QSFP28 MSA

• Obsługa szybkości transmisji 53,125 Gb/s

• 100G Lambda 100GBASE-LR

• Transmisja do 10 km po włóknie jednomodowym (SMF) z FEC

• Temperatura obudowy operacyjnej:0 - 70 ℃

• Modulacja PAM4, sygnał elektryczny 4x25G PAM4 do lasera 1x100G PAM4

• Pojedynczy zasilacz +3,3 V, maksymalny pobór mocy 4,5 W

• Temperatura obudowy roboczej: 0 ~ 70C

• Zgodny z RoHS

• Połączenie z optyką 400GBASE-PLR4 PAM4 za pomocą kabla rozłączającego MTP/MPO

​

AplikacjaZ QSFP28

• Ethernet 100GBASE-LR​

• 400GBASE-PLR4 do 4 równoległych 100GBASE-LR

​

​Kompatybilna platformaZ QSFP28

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

ParametryZ QSFP28

Często zadawane pytaniaZ QSFP28

• Potrzebujemy podziału portu z 400G na 4x100G. Co możesz zapewnić?

​

Dla 400G do 4 * 100G oferujemy długość łącza światłowodowego typu breakout dla DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 z 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 z 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 z 4 * QSFP28-100G-DR1

Przez 8 rdzeni MTP/MPO do 4 z 2 rdzeni LC Duplex Breakout Cable

• Czy mogę używać Twojego modułu QSFP28 w przełącznikach Huawei CE16800?

​
Tak, kompatybilność z Huawei to najpopularniejsze żądanie naszych byłych klientów.
Nasza optyka zagwarantuje pracę na przełącznikach Huawei Cloud Engine.

​​

• Czy Twoja optyka może współpracować z QSFP28 LR4?

​

Nie, ich modulacja optyczna jest inna, gdy LR4 wykorzystuje 4 * 25G NRZ, ale ten LR1 wykorzystuje 1 * 100G PAM4

• Co się stanie, jeśli okaże się, że optyka nie spełnia wymagań naszego łącza światłowodowego i wystąpią krytyczne straty sygnału?

​

Nasza optyka jest produkowana przy użyciu nowych, świeżych komponentów w drodze ścisłej kontroli jakości nad parametrami i testami wydajności, detektorem błędów i diagramem oka.Wskaźnik kwalifikacji wynosi ponad 99,9%

Jeśli w okresie gwarancyjnym wystąpią jakiekolwiek wady jakościowe, natychmiast zorganizujemy usługę wymiany/naprawy
