Szczegóły Produktu:
|
| Porty Fibre Channel: | 16 QSFP ports (64 total ports); 16 portów QSFP (łącznie 64 porty); E_Ports, F_Ports | Certyfikowane maksimum: | 6,000 active nodes; 6000 aktywnych węzłów; 56 switches, 19 hops in Brocade Fabric O |
|---|---|---|---|
| Skalowalność: | Pełna architektura szkieletowa z maksymalnie 239 przełącznikami | Waga: | 3,56 kg |
| Temperatura: | 0°C do 40°C (32°F do 104°F) | Rodzaje ruchu danych: | Przełączniki Fabric obsługujące unicast |
| Maksymalny rozmiar ramki: | Ładunek 2112 bajtów | Bufory ramek: | 8192 na 64-portowe serwery kasetowe, przydzielane dynamicznie |
| Podkreślić: | Serwer kasetowy Fibre Channel DCX 8510,64x port 16g brokatowy dcx 8510,64x port 16g Brocade FC16-64 |
||

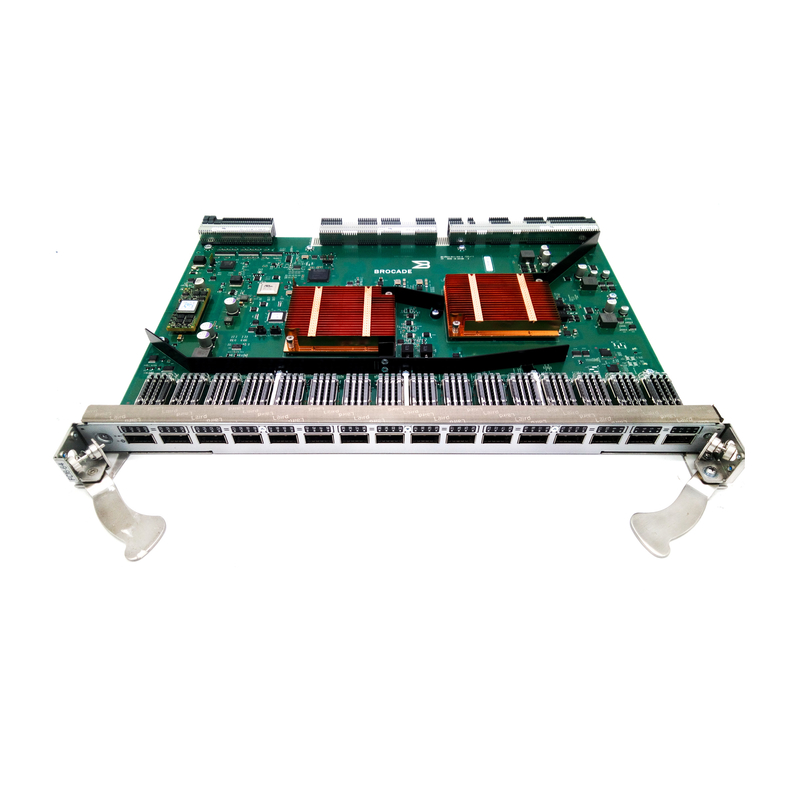

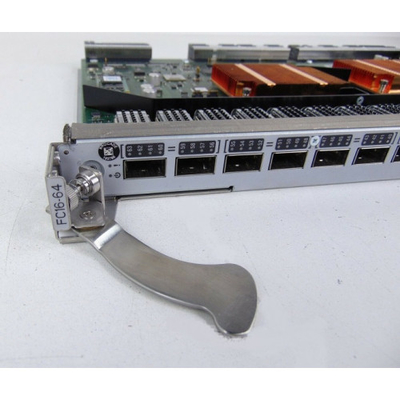

Brocade FC16-64 DCX 8510 64x port 16g kaseta Fibre Channel o dużej gęstości
Moduł rozszerzeń kasetowych Fibre Channel FC16-64
Opis produktu:
Brocade FC16-64 ma 16 portów QSFP, przy czym każdy interfejs portu fizycznego jest logicznie skonfigurowany jako port Fibre Channel 4×16 Gb/s, który jest zgodny ze specyfikacjami Fibre Channel 14,025 Gb/s i zachowuje zgodność wsteczną dla dwóch poprzednich generacji specyfikacji Fibre Channel — 8,5 Gb/s i 4,25 Gb/s.Wykorzystując do łączności karty QSFP o dużej gęstości i niskim poborze mocy, moduł Brocade FC16-64 Port Blade umożliwia:
konsolidacja portów fizycznych i 75-procentowa redukcja liczby okablowania, co upraszcza zarządzanie okablowaniem i ułatwia skalowalność w celu zwiększenia elastyczności biznesowej.
| Główne cechy | Architektura systemów |
|
Rodzaje mediów
|
Brocade złącze QSFP typu hot-plug;4×16 Gb/s SWL, MPO 1×12 złącze kabla taśmowego (66 m OM3, 100 m OM4; Brocade FC16-64 QSFP obsługują tylko 4/8/16 Gb/s [nie 2 Gb/s ani 10 Gb/s]) |
|
Opóźnienie przełączania
|
Opóźnienie portu przełączanego lokalnie wynosi 700 ns;opóźnienie między ostrzami wynosi 2,1 µs;szyfrowanie/kompresja wynosi 5,5 µs na węzeł;Forward Error Correction (FEC) dodaje 400 ns między portami E_Ports (domyślnie włączone)
|
|
Łączna przepustowość Fibre Channel |
512 Gb/s (szybkość transmisji danych)
|
| Maksymalna moc | 118 W przy pełnym wypełnieniu z 16 standardowymi SWL QSFP Maksymalny pobór mocy 134 W |
| Wibracja | Podczas pracy: 0,5 g sinus, 0,4 grms losowo, od 5 do 500 Hz Bez działania: 2,0 g sinus, 1,1 grms losowo, od 5 do 500 Hz |
|
Obsługiwane oprogramowanie do zarządzania |
HTTP, SNMP v1/v3 (FE MIB, FC Management MIB), SSH;Audyt, Syslog;Brocade Advanced Web Tools, Brocade Network Advisor SAN Enterprise lub Brocade Network Advisor SAN Professional Plus;Interfejs wiersza poleceń (CLI);zgodny z SMI-S;domeny administracyjne;licencje próbne na dodatkowe funkcje
|
| Bezpieczeństwo | Szyfrowanie AES-GCM-256 na ISL;DH-CHAP (między przełącznikami a urządzeniami końcowymi), uwierzytelnianie przełącznika FCAP;Zgodny z FIPS 140-2 L2, HTTPS, IPsec, filtrowanie IP, LDAP z IPv6, OpenLDAP, powiązanie portów, RADIUS, zdefiniowana przez użytkownika kontrola dostępu oparta na rolach (RBAC), bezpieczne kopiowanie (SCP), bezpieczne RPC, SFTP, SSH v2, SSL, powiązanie przełącznika, TACACS+, zaufany przełącznik |
|
Diagnostyka
|
Wbudowany generator przepływu, diagnostyka kabla ClearLink (brak obsługi sprzężenia zwrotnego elektrycznego/optycznego), ruch/opóźnienie/odległość łącza;Diagnostyka POST i wbudowana online/offline, w tym monitorowanie środowiska, FCping i Pathinfo (FC traceroute), dublowanie przepływu, przeglądarka ramek, niezakłócający restart demona, dublowanie portów, monitorowanie stanu optyki, monitorowanie zasilania (tylko serwery kasetowe 16 Gb/s), RAStrace rejestrowanie i Rolling Reboot Detection (RRD)
|
Najniższe zużycie energii
Optyczne urządzenia nadawczo-odbiorcze Brocade 4×16 Gb/s SWL Fibre Channel QSFP to niskonapięciowe (3,3 V) cyfrowe optyczne urządzenia nadawczo-odbiorcze z możliwością wymiany podczas pracy, które są zgodne ze specyfikacją mechaniczną QSFP MSA (SFF-8436). Optyczne urządzenia nadawczo-odbiorcze QSFP zapewniają produkt Brocade FC16-64 z najnowocześniejszą wysoką gęstością i o 285 procent mniejszym zużyciem energii niż cztery standardowe moduły SFP (1,4 W vs. 4 W), najniższy pobór mocy ze wszystkich przełączników kasetowych Fibre Channel.W rzeczywistości Brocade DCX 8510 w pełni wyposażony w osiem serwerów kasetowych Brocade FC16-64 oferuje nie tylko największą gęstość portów, ale także pobiera zaledwie 1902 watów (0,19 W/Gb/s).Najbliższy konkurencyjny produkt wymaga ponad 40 procent więcej energii, aby
zasila o 25 procent mniej portów.Dzięki zastosowaniu energooszczędnych QSFP firma Brocade umożliwiła organizacjom IT osiągnięcie nowego poziomu konsolidacji infrastruktury przy jednoczesnym zmniejszeniu ogólnego zużycia energii.
