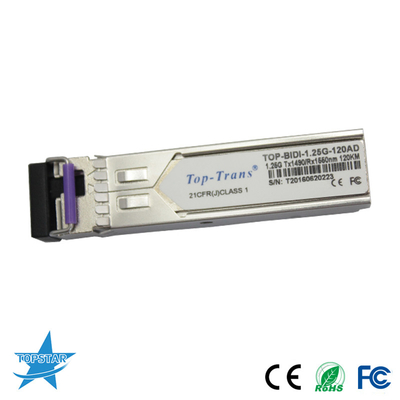

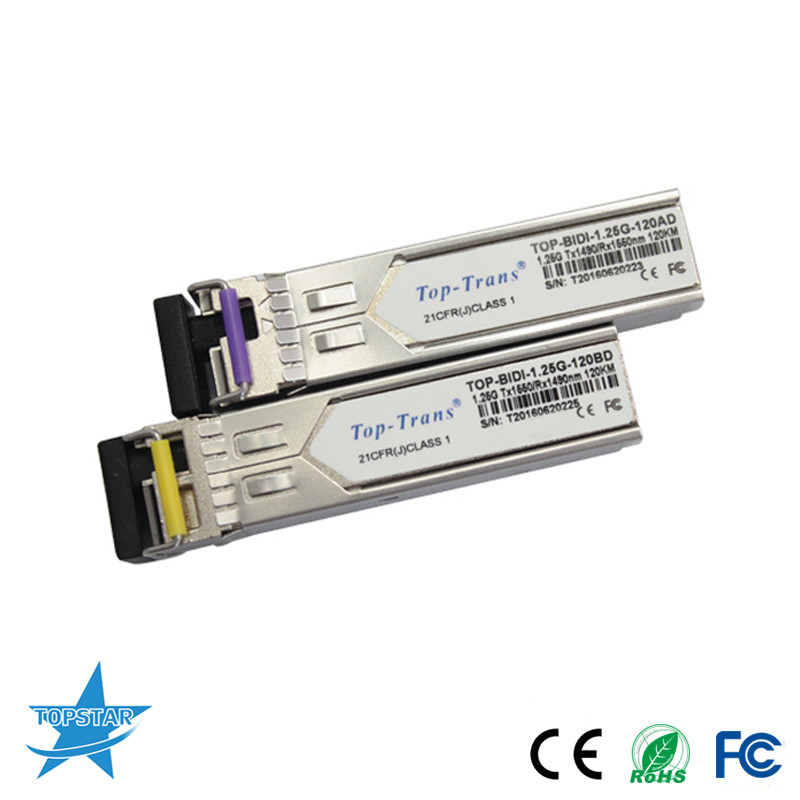

1310/1550nm 120KM optyczny transceiver SFP 1.25G Moduł Bidi SFP

1.25G 1310/1550nm (1550/1310nm) 120KM Rozwiązania sieciowe nadawczo-odbiorcze







120KmProdukty do rozwiązań sieciowych nadawczo-odbiorczych Cechy:





●Łącza danych do 1,25 Gb/s



●Nadajnik laserowy DFB



●Odbiornik APD



●Do 120KMon9/125μmSMF



●Obsługa SFP z możliwością podłączania podczas pracy



●Wtykowy interfejs optyczny typu BIDILC/UPC



● Niskie rozpraszanie mocy



●Metalowa obudowa, dla niższego EMI



●Zgodny z RoHS i bezołowiowy



●Zasilanie pojedyncze + 3,3 V



●Obsługa interfejsu cyfrowego monitorowania diagnostycznego



●Zgodny z SFF-8472



● Temperatura pracy obudowy: 0 ° C do + 70 ° C



APLIKACJE



●Przełącz na interfejs przełączania



●Szybki Ethernet



● Aplikacje z przełączaną płytą montażową



●Interfejs routera/serwera



●Inne łącza optyczne



STANDARD



● Zgodny z SFP+MSA



● Zgodny z SFF-8472reversion9.5



● Zgodność z IEEE802.3-2005



● Zgodność z Telcordia GR-468-CORE



● FCC47CFRPart15, zgodny z klasą B



● Zgodność z FDA21CFR1040.10 i 1040.11, klasa 1











Rodzaj włókna	FNP
Temperatura	0°C do +70°C
Zasilacz	3,3V
Dystans	120 km
Współczynnik kształtu	SFP
Długość fali	1310/1550 nm
Certyfikat	ROHS
Współczynnik ekstynkcji optycznej	9dB







Cyfrowy Diagnostyczny Funkcje



Transceivery SFP 1.25G 120KM 1310 i 1550 obsługują 2-przewodowy protokół komunikacji szeregowej, zgodnie z definicją w SFPMSA.To jest



bardzo blisko związany z E2PROM zdefiniowanym w standardzie GBIC, z tymi samymi specyfikacjami elektrycznymi.



Standardowy identyfikator seryjny SFP zapewnia dostęp do informacji identyfikacyjnych opisujących możliwości transceivera, standard



interfejsy, producent i inne informacje.



Dodatkowo, nadajniki-odbiorniki Top-trans SFP zapewniają unikalny, ulepszony cyfrowy interfejs monitorowania diagnostycznego, który umożliwia real-



czasowy dostęp do parametrów pracy urządzenia takich jak temperatura transceivera, prąd polaryzacji lasera, transmitowana moc optyczna,



odebrana moc optyczna i napięcie zasilania transceivera.Definiuje również zaawansowany system flag alarmowych i ostrzegawczych, które:



ostrzegaj użytkowników wysyłających, gdy określone parametry pracy są poza fabrycznym, normalnym zakresem.



SFPMSA definiuje 256-bajtową mapę pamięci w E2PROM, która jest dostępna przez 2-wireserial w



interfejs pod 8-bitowym adresem 1010000X(A0h). Interfejs cyfrowego monitorowania diagnostycznego wykorzystuje 8-bitowy adres



101001X(A2h), więc oryginalnie zdefiniowana mapa pamięci identyfikatora szeregowego pozostaje niezmieniona.Interfejs jest identyczny, a zatem



w pełni wstecznie kompatybilny zarówno ze specyfikacją GBIC, jak i umową SFP Multi Source.
