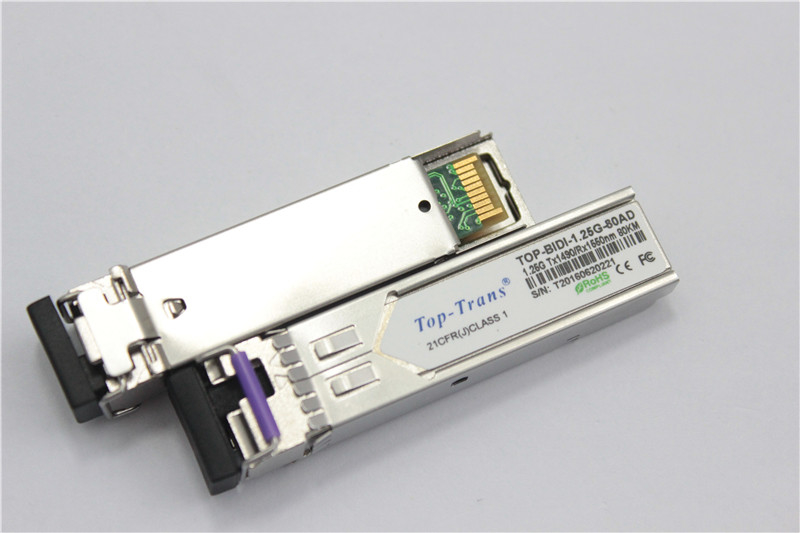

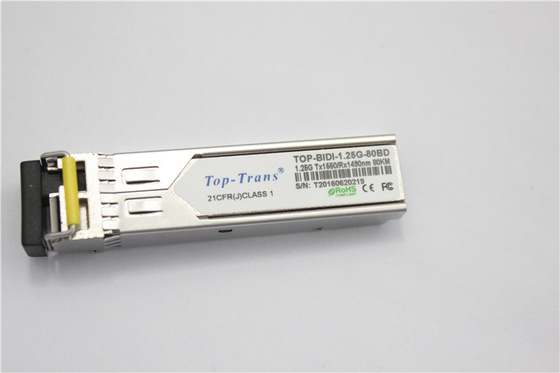

Toptrans BIDI 1.25G-80AD/BD SFP Transceiver optyczny 80KM Rohs

●Łącza danych do 1,25 Gb/s

●Nadajnik laserowy DFB

●PIN fotodetektor

●Do 80KMon9/125μmSMF

●Obsługa SFP z możliwością podłączania podczas pracy

●Wtykowy interfejs optyczny typu BIDILC/UPC

● Niskie rozpraszanie mocy

●Metalowa obudowa, dla niższego EMI

●Zgodny z RoHS i bezołowiowy

● Zasilanie pojedyncze + 3.3 V

●Obsługa interfejsu cyfrowego monitorowania diagnostycznego

●Zgodny z SFF-8472

● Temperatura pracy obudowy Komercyjna: 0 ° C do + 70 ° C

Rozszerzony: -10°C do +80°C

Przemysłowy: -40 ° C do + 85 ° C

APLIKACJE

●Przełącz na interfejs przełączania

●Szybki Ethernet

● Aplikacje z przełączaną płytą montażową

●Interfejs routera/serwera

●Inne łącza optyczne

STANDARD

● Zgodny z SFP+MSA

● Zgodny z SFF-8472reversion9.5

● Zgodność z IEEE802.3-2005

● Zgodność z Telcordia GR-468-CORE

Cyfrowy Diagnostyczny Funkcje

Transceivery SFP 1.25G 80KM 1310 i 1550 obsługują 2-przewodowy protokół komunikacji szeregowej, zgodnie z definicją w SFPMSA.To jest

bardzo blisko związany z E2PROM zdefiniowanym w standardzie GBIC, z tymi samymi specyfikacjami elektrycznymi.

Standardowy identyfikator seryjny SFP zapewnia dostęp do informacji identyfikacyjnych opisujących możliwości transceivera, standard

interfejsy, producent i inne informacje.

Dodatkowo transceivery SFP 1.25G 80KM 1310 i 1550 zapewniają unikalny, ulepszony interfejs cyfrowego monitorowania diagnostycznego,

co umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura transceivera, prąd polaryzacji lasera, transmitowany

moc optyczna, odbierana moc optyczna i napięcie zasilania transceivera.Definiuje również wyrafinowany system alarmowy i

flagi ostrzegawcze, które ostrzegają użytkowników końcowych, gdy określone parametry pracy wykraczają poza fabrycznie ustawiony normalny zakres.

SFPMSA definiuje 256-bajtową mapę pamięci w E2PROM, która jest dostępna przez 2-przewodowy interfejs szeregowy przy 8-bitowym

adres1010000X(A0h). Interfejs cyfrowego monitorowania diagnostycznego wykorzystuje 8-bitowy adres 1010001X(A2h), więc

pierwotnie zdefiniowana mapa pamięci identyfikatora szeregowego pozostaje niezmieniona.Interfejs jest identyczny, a zatem całkowicie wsteczny

zgodny zarówno ze specyfikacją GBIC, jak i umową SFP Multi Source.

Informacje operacyjne i diagnostyczne są monitorowane i raportowane przez cyfrowy sterownik nadawczo-odbiorczy (DDTC)

wewnątrz transceivera, do którego dostęp uzyskuje się przez 2-przewodowy interfejs szeregowy.Gdy protokół szeregowy jest aktywowany, serial

sygnał zegarowy (SCL,ModDef1) jest generowany przez hosta.Pozytywne zbocze taktuje dane do transceivera SFP w te

segmenty pamięci E2PROM, które nie są chronione przed zapisem.Krawędź ujemna taktuje dane z transceivera SFP

sygnał danych (SDA,ModDef2) jest dwukierunkowy dla szeregowego przesyłania danych.Gospodarz używa SDA w połączeniu z SCL do oznaczenia

początek i koniec aktywacji protokołu szeregowego.Pamięci są zorganizowane jako zbiory 8-bitowych słów danych, którymi można się zająć

pojedynczo lub sekwencyjnie.

Diagnostyka cyfrowa dla TOP-BIDI-1.25G-80AD/BD jest domyślnie kalibrowana wewnętrznie.
