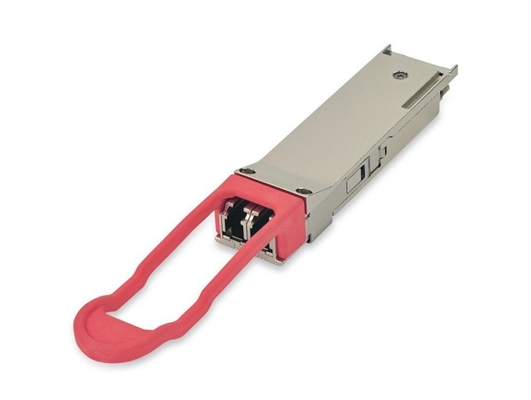

QSFP 100G 40 km EML Laserowy odbiornik APD LWDM4 QSFP28-ER4 do przełącznika światłowodowego

100G QSFP28 ER4 EML Laser APD Odbiornik 40 km LWDM4 QSFP28-ER4 Przełącznik światłowodowy

100G QSFP28 ER4

Parametry

Moduł TOP-QSFP28-100G-ER4 firmy TOPSTAR jest przeznaczony do 40-kilometrowych aplikacji komunikacji optycznej i jest zgodny z IEEE 802.3ba dla 100GE Ethernet i ITU-T 4L1-9C1F dla OTU-4.

Moduł ten zawiera 4-torowy nadajnik optyczny, 4-torowy odbiornik optyczny i blok zarządzania modułem, w tym 2-przewodowy interfejs szeregowy.

Sygnały optyczne są multipleksowane do światłowodu jednomodowego przez standardowe złącze LC.Schemat blokowy pokazano na rysunku 1.

Pin LPMode powinien być podciągnięty do Vcc w module.Pin to kontrola sprzętowa służąca do przełączania modułów w tryb niskiego poboru mocy, gdy jest wysoki.Używając pinu LPMode i kombinacji bitów kontrolnych oprogramowania Power override, Power_set i High_Power_Class_Enable (adres A0h, bajt 93 bity 0,1,2).

ModPrsL jest podciągnięty do Vcc_Host na płycie hosta i uziemiony w module.Mod-PrsL jest określany jako „Low” po włożeniu i dezaktywowany jako „Wysoki”, gdy moduł jest fizycznie nieobecny w złączu hosta.

CECHY PRODUKTU

• Zgodny ze standardem QSFP28:
• SFF-8665 wersja 1.9, SFF-8636 wersja 2.6
• Zgodny ze specyfikacją techniczną 100G 4WDM-40 MSA rev 1.0
• Szybki interfejs elektryczny I/O (CAUI-4) zgodny z IEEE 802.3bm
• Pojedyncze napięcie zasilania 3,3 V
• Maksymalny pobór mocy 4,5W
• 0-70 ºC Temperatura pracy obudowy
• Laser LAN WDM EML i odbiornik APD
• Pakiet QSFP28 MSA ze złączem duplex LC
• Dwuprzewodowy interfejs szeregowy z cyfrowym monitorowaniem diagnostycznym
• Zgodny z dyrektywą UE 2011/65/UE (zgodny z RoHS)
• Laser klasy 1

APLIKACJE

• 100GBASE-ER4 100G Ethernet
• OTN OTU4 4L1-9C1F
• Sieć telekomunikacyjna
• Połączenie w centrum danych
• Sieć korporacyjna

FAQ

Q1.Czy twoje moduły nadawczo-odbiorcze są kompatybilne z Cisco?

A1: Tak, transceivery Topstar mogą być kompatybilne z Cisco.Wszystkie kompatybilne z SFP marki Topstar: Cisco, Nortel, Juniper, 3COM, H3C, Alcatel-lucent, FOUNDRY, D-Link, EXTREME, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, Feixun...itp.

Q2.Jak Twoja firma radzi sobie z kontrolą jakości?

A2: Każda optyka jest indywidualnie testowana w naszym centrum testowym, a także testowana pod kątem kompatybilności z różnymi markami sprzętu sieciowego.

Q3.Jakie są warunki handlowe?

A3: Czas realizacji: przechowujemy 40 000 sztuk SFP w magazynie gotowych do wysyłki.

Termin płatności: T / T, Western Union, Alipay, Paypal, L / C i tak dalej dla Twojej opcji.

Q4.Jaki jest zakres temperatur pracy modułów optycznych?

A4: Komercyjny zakres temperatur (COM): 0 do 70°C (32 do 158°F)

Rozszerzony zakres temperatur (EXT): -5 do 85 ° C (23 do 185° F)

Zakres temperatur przemysłowych (IND)::-40 do 85°C (-40 do 185°F)

Zakres temperatury przechowywania: od -40 do +85°C (od -40 do 185°F)

Możemy dostarczyć zgodnie z twoją prośbą.
