Aplikacje chmurowe i AI napędzają popyt na szybkości transmisji danych przekraczające 100 Gb/s, przenosząc się na szybkie i energooszczędne połączenia wzajemne o przepustowości 400 Gb/s.Branża światłowodów reaguje, opracowując dwa standardy IEEE 400G Ethernet, mianowicie 400GBASE-SR4.2 i 400GBASE-SR8, w celu obsługi przestrzeni aplikacyjnej o krótkim zasięgu w centrum danych.W tym artykule omówione zostaną te dwa standardy i ich porównanie.
400GBASE-SR4.2, nazywane również400GBASE-BD4.2, to rozwiązanie wielomodowe składające się z 4 par i 2 długości fal, które obsługuje zasięg 70 m (OM3), 100 m (OM4) i 150 m (OM5).Jest to nie tylko pierwszy przypadek rozwiązania IEEE 802.3, które wykorzystuje wiele par włókien światłowodowych i wiele długości fal, ale także pierwszy standard Ethernet wykorzystujący dwie krótkie długości fal w celu podwojenia przepustowości światłowodu wielomodowego z 50 Gb/s do 100 Gb/s na każdy błonnik.
400GBASE-SR4.2 działa w oparciu o ten sam typ okablowania, który obsługuje 40GBASE-SR4, 100GBASE-SR4 i 200GBASE-SR4.Wykorzystuje transmisję dwukierunkową na każdym włóknie, przy czym każda długość fali przemieszcza się w przeciwnych kierunkach.W związku z tym każda aktywna pozycja transiwera jest zarówno nadajnikiem, jak i odbiornikiem, co oznacza, że 400GBASE-SR4.2 ma osiem nadajników optycznych i osiem odbiorników optycznych w dwukierunkowej konfiguracji optycznej.

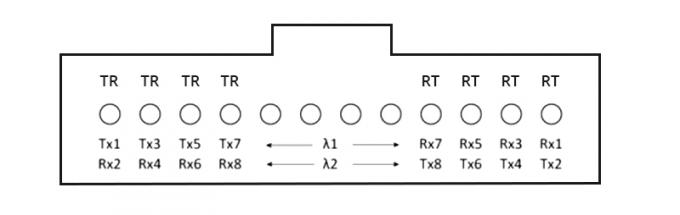

Układ pasów optycznych pokazano w następujący sposób.Cztery skrajne lewe pozycje oznaczone TR nadają długość fali λ1 (850nm) i odbierają długość fali λ2 (910nm).I odwrotnie, cztery skrajne na prawo pozycje oznaczone RT odbierają długość fali λ1 i transmitują długość fali λ2.

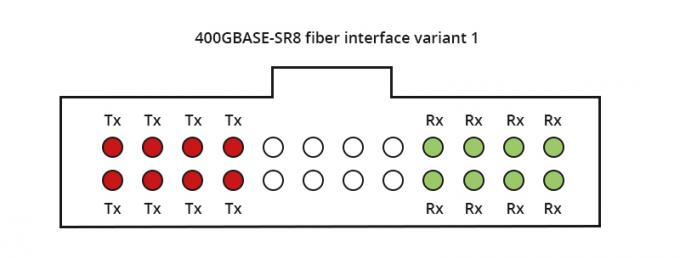

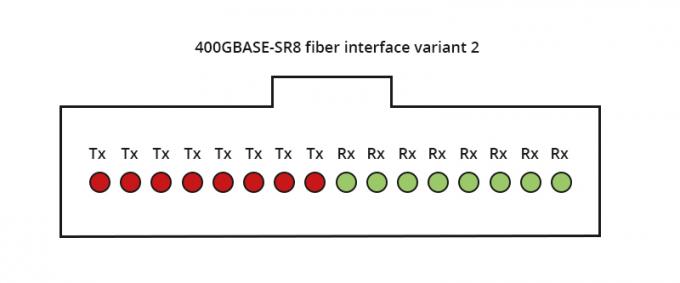

400GBASE-SR8to rozwiązanie wielomodowe składające się z 8 par i 1 długości fali, które obsługuje zasięg 70 m (OM3), 100 m (OM4 i OM5).Jest to pierwszy interfejs światłowodowy IEEE wykorzystujący osiem par włókien.W przeciwieństwie do 400GBASE-SR4.2 działa na jednej długości fali (850nm), a każda para obsługuje transmisję 50 Gb/s.Dodatkowo posiada dwa warianty układu toru optycznego.Jeden wariant wykorzystuje 24-włóknowy MPO skonfigurowany jako dwa rzędy po 12 włókien, a drugi wariant interfejsu wykorzystuje jednorzędowy MPO-16.
400GBASE-SR8 oferuje elastyczność tasowania włókien w konfiguracjach 50G/100G/200G.Obsługuje także breakout przy różnych prędkościach dla różnych zastosowań, takich jak obliczenia, pamięć masowa, pamięć flash, procesor graficzny i TPU.Transceivery 400G-SR8 QSFP DD/OSFP mogą być używane jako 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR.
Ponieważ rozwiązania wielomodowe dla 400G Ethernet, 400GBASE-SR4.2 i 400GBASE-SR8 mają wspólne pewne funkcje, ale różnią się także pod wieloma względami, jak omówiono w poprzedniej sekcji.
Poniższa tabela pokazuje jasny obraz ich wzajemnego porównania.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| Sojusz | IEEE 802,3 cm | IEEE 802,3 cm (przerwa: 802,3 cd) |
| Maksymalny zasięg | 150 m nad OM5 | 100 m nad OM4/OM5 |
| Włókna | 8 włókien | 16 włókien (kabel taśmowy) |
| Długość fali | 2 długości fal (850nm i 910nm) | 1 długość fali (850nm) |
| Technologia BiDi | Wsparcie | / |
| Format modulacji sygnału | Sygnalizacja PAM4 | Sygnalizacja PAM4 |
| Laser | VCSEL | VCSEL |
| Współczynnik kształtu | QSFP-DD, OSFP | QSFP-DD, OSFP |
400GBASE-SR8 jest technicznie prosty, ale wymaga patchcordu taśmowego z 16 włóknami.Zwykle jest zbudowany z 8 laserów VCSEL i nie zawiera żadnej przekładni, więc całkowity koszt modułów i włókien pozostaje niski.Natomiast 400GBASE-SR4.2 jest technicznie bardziej złożony, więc całkowity koszt powiązanych włókien lub modułów jest wyższy, ale może obsługiwać większy zasięg.
Ponadto 400GBASE-SR8 oferuje zarówno elastyczność, jak i większą gęstość.Obsługuje tasowanie włókien w konfiguracjach 50G/100G/200G i fanout przy różnych prędkościach we/wy dla różnych zastosowań.Transceivera 400G-SR8 QSFP-DD można używać jako 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2 lub 8x50GBASE-SR.
Ponieważ światłowód wielomodowy stale ewoluuje, aby sprostać rosnącym wymaganiom w zakresie szybkości i pojemności, zarówno 400GBASE-SR4.2, jak i 400GBASE-SR8 pomagają ulepszyć sieć Ethernet 400G i skalować łącza światłowodowe wielomodowe, a także zapewnić rentowność rozwiązań optycznych w różnych wymagających zastosowaniach.
Dwa standardy IEEE 802,3 cm zapewniają płynną ścieżkę ewolucji sieci Ethernet, usprawniając usługi i aplikacje w chmurze.Przyszłe postępy wskazują na możliwość obsługi jeszcze wyższych szybkości transmisji danych po ich uaktualnieniu do następnego poziomu.Branża centrów danych skorzysta z najnowszej technologii światłowodów wielomodowych, takich jak światłowód OM5, i wykorzysta wiele długości fal do transmisji 100 Gb/s i 400 Gb/s za pomocą włókien światłowodowych na krótkim zasięgu przekraczającym 150 metrów.
Po okresie 2021–2022, po ujednoliceniu standardu Ethernet 800 Gb/s, zastosowanie bardziej zaawansowanej technologii z działaniem na dwóch długościach fali umożliwi utworzenie czteroparowego łącza o przepustowości 800 Gb/s.Jednocześnie pojedyncza długość fali może obsługiwać ośmioparowe łącze 800 Gb/s.W tym sensie 400GBASE-SR4.2 i 400GBASE-SR8 wyznaczają tempo obiecującej przyszłości.
