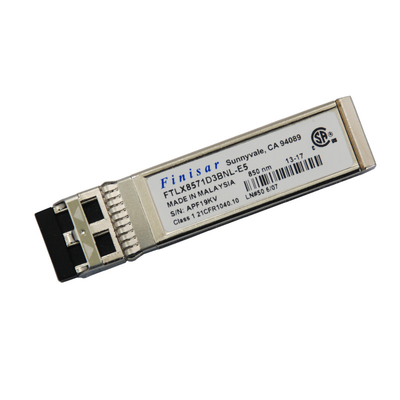

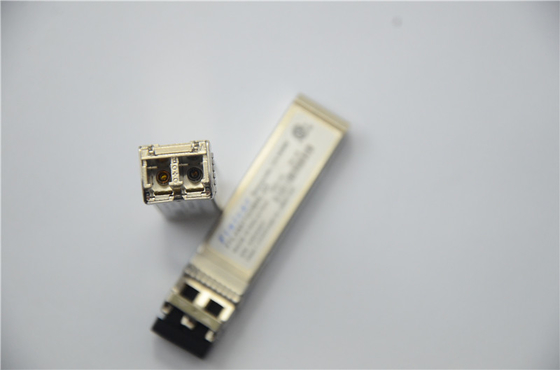

Oryginalny moduł FTLX8571D3BNL 10G 300m Fibre SFP 850nm Transceiver

SFP+ z możliwością podłączania podczas pracy

• Obsługuje wybieraną szybkość transmisji 1,25 Gb/s lub 9,95 do 10,3 Gb/s

• Straty mocy < 1W

• Zgodny z RoHS-6 (bez ołowiu)

• Komercyjny zakres temperatur od 0°C do 70°C

• Pojedynczy zasilacz 3,3 V • Maksymalna długość łącza 300 m na 2000 MHZ-km MMF

• Niechłodzony laser VCSEL 850 nm

• Interfejs elektryczny ograniczający odbiornik

• Złącze Duplex LC • Wbudowane cyfrowe funkcje diagnostyczne.

APLIKACJE

• Ethernet 1000BASE-SX 1G

• Ethernet 10GBASE-SR/SW 10G

CechąFTLX8571D3BNL

Finisar FTLX8571D3BNL Transceivery SFP+ o rozszerzonej temperaturze obsługują 2-przewodowy protokół komunikacji szeregowej zgodnie z

zdefiniowane w SFF-8472.Jest bardzo blisko spokrewniony z E2 PROM zdefiniowanym w standardzie GBIC, z tą samą elektrycznością

specyfikacje.Standardowy identyfikator seryjny SFP+ zapewnia dostęp do informacji identyfikacyjnych opisujących transceiver

możliwości, standardowe interfejsy, producent i inne informacje.Ponadto transceivery Finisar SFP+ zapewniają:

rozbudowany cyfrowy interfejs monitoringu diagnostycznego, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia takich jak:

temperatura nadajnika-odbiornika, prąd polaryzacji lasera, przesyłana moc optyczna, odbierana moc optyczna i zasilanie nadajnika-odbiornika

Napięcie.Definiuje również wyrafinowany system flag alarmowych i ostrzegawczych, które ostrzegają użytkowników końcowych o określonych operacjach

parametry są poza ustawionym fabrycznie zakresem normalnym.SFF-8472 definiuje 256-bajtową mapę pamięci w E2 PROM

dostępny przez 2-przewodowy interfejs szeregowy pod 8-bitowym adresem 1010000X (A0h).Cyfrowy interfejs monitorowania diagnostyki

wykorzystuje 8-bitowy adres 1010001X (A2h), więc pierwotnie zdefiniowana mapa pamięci identyfikatora seryjnego pozostaje niezmieniona.The

Interfejs jest identyczny, a zatem jest w pełni kompatybilny wstecz zarówno ze specyfikacją GBIC, jak i SFP Multi Source

Porozumienie.Cały interfejs jest opisany w nocie aplikacyjnej Finisar AN2030: „Monitorowanie diagnostyki cyfrowej

Interfejs dla transceiverów optycznych SFP”.

Informacje operacyjne i diagnostyczne są monitorowane i raportowane przez urządzenie cyfrowe

Diagnostyczny sterownik nadawczo-odbiorczy (DDTC) wewnątrz transceivera, do którego dostęp uzyskuje się przez 2-przewodowy interfejs szeregowy.Gdy

protokół szeregowy jest aktywny, sygnał zegara szeregowego (SCL, Mod Def 1) jest generowany przez hosta.Zegary zbocza dodatniego

przesyłać dane do transceivera SFP do tych segmentów pamięci E2 PROM, które nie są chronione przed zapisem.Zegary krawędzi ujemnej

dane z transceivera SFP.

Szeregowy sygnał danych (SDA, Mod Def 2) jest dwukierunkowy do szeregowego przesyłania danych.Gospodarz

używa SDA w połączeniu z SCL do oznaczenia początku i końca aktywacji protokołu szeregowego.Wspomnienia są zorganizowane jako

seria 8-bitowych słów danych, które mogą być adresowane pojedynczo lub sekwencyjnie.Aby uzyskać więcej informacji, zobacz SFF-

Dokumentacja 8472 i nota aplikacyjna Finisar AN-2030.Należy pamiętać, że dostępna jest płytka ewaluacyjna FDB-1027

Oprogramowanie Finisar ModDEMO, które umożliwia prostą w użyciu komunikację przez 2-przewodowy interfejs szeregowy.
